Tiansu (Tianjin) Valve Group Co., Ltd. ist einer der führenden Hersteller und Lieferanten von elastischen Sitzschiebern in China. Wenn Sie maßgeschneiderte, in China hergestellte elastische Sitzschieber im Großhandel kaufen möchten, fordern Sie gerne ein Angebot von unserer Fabrik an. Qualitätsprodukte und angemessener Preis sind verfügbar.

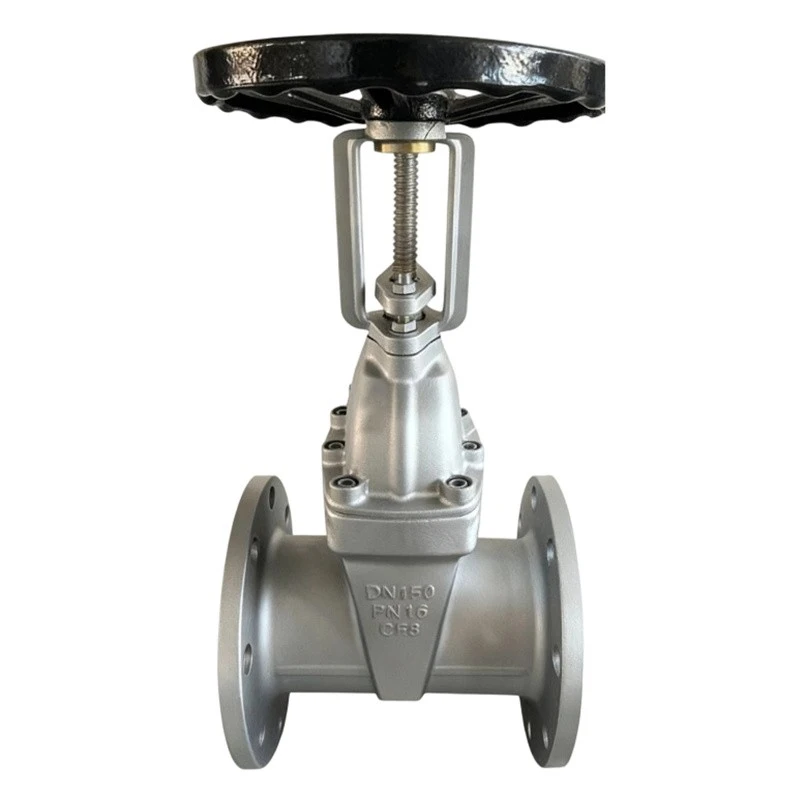

Das Modell Z41X-16P ist ein geflanschtes Schleusenventil mit elastischem Sitz. Das Gehäuse besteht aus Edelstahl und die Dichtfläche besteht aus einer vollständig mit Gummi ummantelten Kugel aus Gusseisen. Der Nenndruck beträgt PN16. Das Design mit vollem Durchgang und einer elastischen Dichtung sorgt für einen geringen Strömungswiderstand, eine hervorragende Dichtleistung (keine Leckage), eine einfache Bedienung und Korrosionsbeständigkeit.
Produktkernparameter
- Nenndurchmesser: DN50-DN300
- Nenndruck: PN16, PN25
- Anschluss: Flansch
- Dichtungstyp: elastisch (weiche Dichtung)
- Anwendbares Medium: Wasser
- Betriebstemperatur: 0–80 Grad
Funktionsprinzip
Durch Öffnen des elastischen Sitzventils wird das Handrad gedreht, wodurch Schaft und Schieber angehoben werden, um den Durchflussweg zu öffnen. Durch das Schließen des Ventils wird der Schieber abgesenkt, bis die Gummidichtung den Ventilsitz berührt.
Produktmerkmale
Zuverlässige Abdichtung
Konzipiert für den On/Off-Betrieb. Im geschlossenen Zustand schmiegt sich der gummierte Verschluss eng an den Sitz an und sorgt so für einen wirksamen Leckschutz. Ideal zur zuverlässigen Isolierung von Rohrleitungsabschnitten. Das elastische Sitzventildesign sorgt in Kombination mit Edelstahl für eine dauerhafte, korrosionsbeständige Abdichtung.
Klare Positionsanzeige
Der ansteigende Schaft ermöglicht eine visuelle Statuskontrolle aus der Ferne. Außengewinde und Packung vereinfachen die Schmierung und Wartung.
Einfache Bedienung
Der Schaft ist korrosions- und abriebfest behandelt. Axiallager in größeren Abmessungen reduzieren das Betriebsdrehmoment.
Kompaktes Design
Das Ventil hat eine kompakte, starre Struktur mit geradem Strömungsweg und minimalem Druckabfall.
Produktanwendung
Der elastische Absperrschieber aus Edelstahl verfügt über einen mit Gummi-beschichteten Absperrschieber und einen Edelstahlschaft. Es wird häufig in kommunalen Wasserversorgungs- und Industriesystemen zur Isolierung von Wasser, Abwasser und Trinkwasser eingesetzt.
Installationsanleitung
Entfernen Sie vor der Installation Schmutz aus dem Durchgang. Überprüfen Sie Tor und Sitz auf Kratzer/Verunreinigung.
01
Richten Sie bei der Flanschverbindung die Schraubenlöcher aus, verwenden Sie geeignete Schrauben/Dichtungen und ziehen Sie sie gleichmäßig fest, um eine Belastung des Gehäuses zu vermeiden.
02
Keine bestimmte Durchflussrichtung, aber auf ausreichenden Handradspiel achten.
03
Von stark korrosiven oder vibrierenden Bereichen fernhalten.
04
Betriebsmethode
Drehen Sie das Handrad im Uhrzeigersinn, um es zu schließen, und gegen-den Uhrzeigersinn, um es zu öffnen. Die dreifache O--Ring-Stammdichtung minimiert die Reibung.
Beurteilen Sie die Position anhand der Vorbauhöhe. Ziehen Sie das Handrad nicht zu-an, um Gewinde und Gummibeschichtung zu schützen.
Bei längerem Stillstand monatlich in Betrieb nehmen, um ein Anhaften der Dichtung zu verhindern.
Wartung & Pflege
Überprüfen Sie regelmäßig die Außenbeschichtung.
Zustand der Dichtung prüfen; Ersetzen Sie es, wenn das Gummi gealtert, beschädigt oder undicht ist.
Spindelgewinde und bewegliche Teile regelmäßig schmieren.
Bei längerfristiger Lagerung das Ventil entleeren, isolieren und an einem trockenen, belüfteten Ort aufbewahren.
Wichtige Hinweise
1. Überschreiten Sie nicht die Temperatur- (80 Grad) oder Druckgrenzen (1,6 MPa/2,5 MPa).
2. Betätigen Sie das Handrad niemals mit Hebeln oder Werkzeugen.
3. Überprüfen Sie bei speziellen Medien die Gummiverträglichkeit.
4. Vor der Fehlersuche das Gerät isolieren, drucklos machen und niemals unter Druck arbeiten.
FAQ
F: Was bedeutet „elastisch sitzend“ bei einem Schleusenventil mit elastischem Sitz?
A: Es handelt sich um ein Tor, das vollständig mit einem Elastomer wie EPDM oder NBR-Gummi bedeckt (eingekapselt) ist. Die Gummioberfläche des federnd sitzenden Schleusenventils sorgt für eine dichte, anpassungsfähige Abdichtung gegenüber dem Metallventilgehäuse und ermöglicht in der Regel einen blasen{1}dichten Verschluss-und eine gewisse Toleranz gegenüber kleineren Feststoffen im Medium.
F: Ist ein elastischer Absperrschieber für die Verwendung mit Trinkwasser geeignet?
A: Ja, vorausgesetzt, dass die für die Torkapselung verwendete Gummimischung als trinkwassersicher zertifiziert ist (z. B. Standards wie NSF/ANSI 61 entspricht). Das Edelstahlgehäuse des elastischen Absperrschiebers trägt ebenfalls zur Aufrechterhaltung der Wasserqualität bei.
F: Was ist ein wesentlicher Wartungsvorteil des elastischen Sitzventildesigns?
A: Die Gummidichtung kann häufig eine wirksame Abdichtung bieten, selbst wenn kleinere Fremdkörper vorhanden sind, und erfordert eine geringere Sitzkraft als Metallsitze. Der wichtigste Wartungspunkt besteht jedoch darin, das Gummi auf Alterung, Schnitte oder chemische Zersetzung zu überwachen und die Torbaugruppe bei Bedarf auszutauschen.
