Tiansu (Tianjin) Valve Group Co., Ltd. ist einer der führenden Hersteller und Lieferanten von Edelstahl-Flanschschiebern in China. Wenn Sie maßgeschneiderte Edelstahl-Flanschschieber aus China im Großhandel kaufen möchten, fordern Sie gerne ein Angebot von unserer Fabrik an. Qualitätsprodukte und angemessener Preis sind verfügbar.

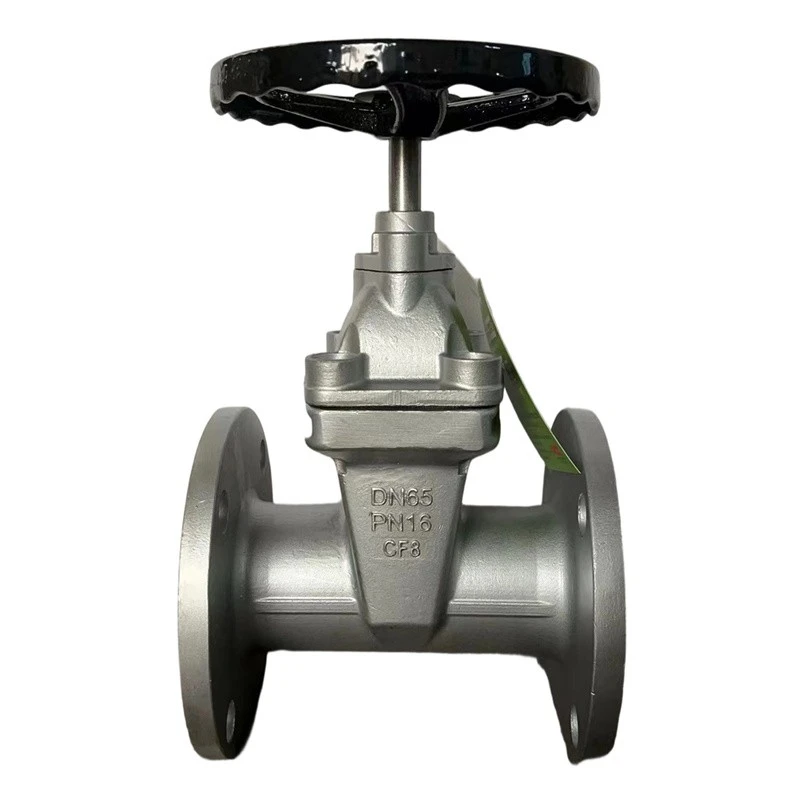

Der Absperrschieber aus Edelstahl, Modell Z45X-16P, bietet zuverlässige Abdichtung, hervorragende Korrosionsbeständigkeit und ein kompaktes Design und eignet sich hervorragend für Anwendungen in den Bereichen Wasserversorgung, Abwasser, Bauwesen und Petrochemie. Das Design des Absperrschiebers aus Edelstahl ohne steigende Spindel ist entscheidend: Die Spindel hebt sich während des Betriebs nicht nach außen, was im Vergleich zu Typen mit steigender Spindel Platz spart und sich ideal für beengte Bereiche eignet. Der Schieber des Edelstahl-Flanschventils ist vollständig mit EPDM-Gummi ummantelt. Kritische Teile wie Karosserie und Motorhaube bestehen aus CF8 (304) Edelstahl; Der Schaft besteht häufig aus Edelstahl 304. Die Abdichtung ist ausgezeichnet: Beim Schließen verformt sich das Gummi gegen den flachen unteren Sitz, sodass keine Leckage entsteht. Die Schaftdichtung verwendet drei O-Ringe, wodurch die Reibung verringert wird. Eine Staubkappe schützt die Oberseite. Das Sitzdesign mit flacher Unterseite verhindert die Ansammlung von Schmutz.
Produktkernparameter
- Nenndurchmesser: DN50-DN300
- Nenndruck: PN16, PN25
- Anschluss: Flansch
- Dichtungstyp: elastisch (weiche Dichtung)
- Anwendbares Medium: Wasser
- Betriebstemperatur: 0–80 Grad
Produktmerkmale
Flache-Sitzunterseite
Kein Hohlraum, in dem sich Schmutz festsetzen könnte, wodurch eine gute Abdichtung gewährleistet ist.
Vollständig mit Gummi-gekapseltes Tor
Das Tor ist vollständig mit Nitrilkautschuk beschichtet, was die Abdichtung und den Korrosionsschutz verbessert.
Edelstahlkonstruktion
Innenteile sind aus rostfreiem Edelstahl und eignen sich für raue Umgebungen.
Dreifache O--Ring-Stammdichtung
Minimiert die Reibung während des Betriebs und verhindert Leckagen.
Produktanwendung
Der Absperrschieber aus Edelstahl nutzt die Korrosionsbeständigkeit und die Zuverlässigkeit der weichen Dichtung aus und wird häufig in der Wasserversorgung, im Brandschutz, im Bauwesen, in der Lebensmittel-, Energie-, Metallurgie- und anderen Flüssigkeitstransportleitungen zur Ein-/Aus-Steuerung eingesetzt, auch in anspruchsvollen Umgebungen wie Abwassersystemen.
Installationsanleitung
Entfernen Sie vor der Installation Schmutz aus dem Durchgang; Überprüfen Sie Tor und Sitz auf Kratzer.
01
Richten Sie bei der Installation von Edelstahl-Flanschventilen die Flanschlöcher aus, verwenden Sie geeignete Schrauben/Dichtungen und ziehen Sie sie gleichmäßig fest.
02
Keine bestimmte Ausrichtung, aber Zugang zum Handrad sicherstellen.
03
Vermeiden Sie Bereiche mit starker Korrosion oder -Vibrationen.
04
Installationsschritte
Richten Sie Ventil- und Rohrflansche so aus, dass sie einen engen Flächenkontakt gewährleisten.
Schrauben/Muttern gleichmäßig mit korrektem Drehmoment anziehen.
Führen Sie nach der Installation eine manuelle Bedienung durch, um einen reibungslosen Betrieb zu gewährleisten.
Wichtige Hinweise
Nur zum Ein-/Ausschalten; nicht zur Durchflussregulierung.
Im Hohlraum zwischen Gehäuse und Schieber können sich Feststoffe festsetzen, was möglicherweise zu internen Leckagen führen kann. Nicht empfohlen für Medien mit erheblichen Rückständen.
Überprüfen Sie regelmäßig die Dichtheit und Funktion; verschlissene Teile ersetzen.
Zur Wartung den Schaft und die Dichtungen reinigen und schmieren.
Fehlerbehebung
Leckage
Ventil absperren, Dichtungen und Schrauben prüfen; festziehen oder ersetzen.
Kleben
Überprüfen Sie den Schaft und die Dichtungen auf Ablagerungen oder Beschädigungen. reinigen oder ersetzen.
FAQ
F: Was ist der größte platzsparende-Vorteil eines Absperrschiebers aus Edelstahl ohne steigende Spindel?
A: Da sich die Spindelgewinde im Inneren des Ventilkörpers befinden und die Spindel nicht aus dem Oberteil herausragt, bleibt die Gesamthöhe des Edelstahlschiebers mit nicht steigender Spindel konstant. Dies ermöglicht die Installation in Gruben, Tunneln oder anderen Orten mit begrenztem vertikalen Abstand über der Rohrleitung.
F: Wie stellen Sie fest, ob ein Absperrschieber aus Edelstahl offen oder geschlossen ist, wenn er eine nicht{0}}steigende Spindel hat?
A: Eine visuelle Anzeige ist nicht möglich. Bediener müssen sich auf die Handradposition (oft markiert) verlassen, Umdrehungen von einem bekannten Referenzpunkt aus zählen oder einen optionalen Positionsanzeiger verwenden, der am Schaft angebracht ist. Für kritische Anwendungen wird ein Ventil mit einem werkseitig-montierten Endschaltersatz empfohlen.
F: Ist bei einem Edelstahl-Flanschventil mit nicht steigender Spindel eine Schmierung der Spindelmutter ohne Demontage möglich?
A: Im Allgemeinen nein. Die Spindelmutter befindet sich im Inneren des Ventilkörpers und hat Kontakt zum Medium. Bei der Schmierung handelt es sich normalerweise nicht um eine planmäßige Wartungsaufgabe. Wenn der Betrieb schwergängig wird, kann dies auf das Eindringen von Fremdkörpern oder Gewindeverschleiß hindeuten, sodass häufig eine Demontage zur Inspektion und Reinigung oder zum Austausch von Teilen erforderlich ist.
